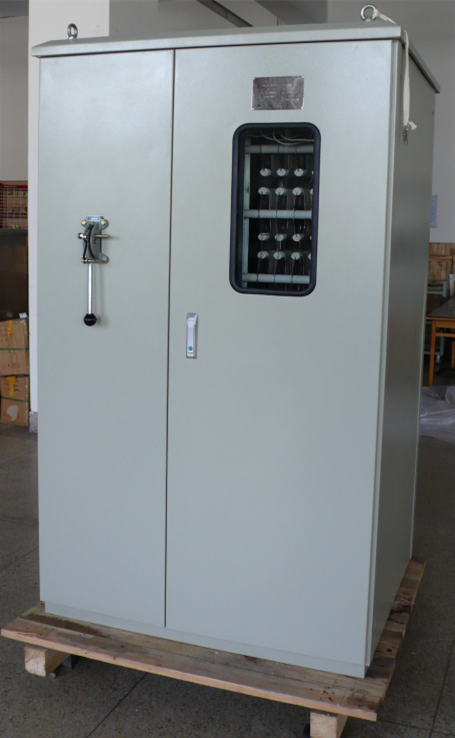

發電機中性點接地電阻柜
發電機中性點接地電阻柜
（1）.產品用途
發電機在運行時發生單相接地故障，當故障點出現弧光接地時會進一步擴大定子繞組絕緣損害，造成相間或匝間短路
發電機中性點采用電阻接地，以限制弧光接地過電壓，提高繼電保護靈敏度，將過電壓限制在允許的范圍內，同時抑
制鐵磁諧振過電壓，保證發電機的運行安全。
發電機中性點接地電阻柜為適用于發電廠發電機中性點經高電阻接地運行的裝置。
（2）.產品特點
電阻柜體采用冷軋鋼板噴塑或不銹鋼板制作，外形美觀，耐腐蝕性強，防護等級可達IP55
電阻柜尺寸可根據技術要求生產。柜體配有起重吊環。
電阻材質可采用不銹鋼或鎳鉻合金材料，導電率高，可耐最高1500℃度高溫，溫度系數小，阻值穩定，防燃阻爆。
根據不同使用條件，電阻柜分為戶內型和戶外型。進線方式可采用上進下出和下進下出等，采用上進下出時柜體頂部
裝有穿墻套管。
可根據要求增加智能控制部分?？刂破鞑捎妹绹鳪E公司32位單片機為核心，工作電源交直流均可，功耗≤2.5W,顯示
部分為液晶中文界面?？刂茊卧杀O(jiān)測中性點不平衡電流、電阻溫度。單相故障時，可記錄接地電流、接地時間、電
阻溫度、接地動作次數（最多可記錄100次接地故障信息），所記錄數據在掉電情況下可保存三年以上，并提供RS485
接口可將實時信息上傳,數據格式：1個起始位、8位數據位、1個停止位為一幀，波特率9600bps，耐壓：信號線∕“地”：≤1500V。
借助西安高壓電器研究所有限責任公司（國家高壓電器質量監督檢驗中心）完整的大容量、高電壓，交、直流試驗檢
測設備及完善的試驗流程，確保產品的出廠合格率達100%。
|
發電機電壓 kV |
接地變壓器一次側 電壓kV |
接地變壓器二次側 電壓kV |
接地變壓器 容量kVA |
額定電流 持續時間S |
|
6.3 |
6.3∕√3 |
0.10～0.22 |
30 |
10 |
|
10.5 |
10.5∕√3 |
0.10～0.22 |
40 |
10 |
|
18 |
18∕√3 |
0.10～0.22 |
50 |
10 |
|
24 |
24∕√3 |
0.10～0.22 |
50 |
10
|
