變壓器中性點接地保護裝置
變壓器中性點接地保護裝置
（1）.產品用途
我公司生產的變壓器中性點接地保護裝置嚴格按照“GB311.1-2012”、“高壓輸變電設備的絕緣配合”、“交流電氣
裝置的過電壓保護和絕緣配合”、國家電網公司發布的“二十五項電網重大反事故措施”等國家標準及行業標準的相
關規定進行設計、生產。專用于110kV、220kV和330kV變壓器中性點保護，實現變壓器中性點接地和不接地兩種不
的運行方式切換，避免由于故障引起變壓器中性點電壓升高而造成對變壓器的損害。
（2）.產品特點

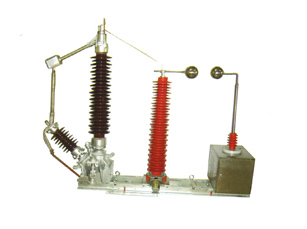

保護裝置集隔離開關、放電間隙、避雷器和電流互感器等為一體的成套設備，體積小，便于安裝調試，可靠性高。
保護裝置一般采用不銹鋼精加工的棒形間隙或不銹鋼球形電極，放電電壓準確、性能穩定。避雷器和隔離開關根據需
要組合選配。隔離開關的操作機構有手動機構和電動機構可選。保護間隙的技術參數還可以在現場根據需要進行調整。
安裝支架可選配無縫鋼管，穩固性強外形美觀。
可選配智能控制部分，實現數據上傳的需要。
產品對使用區域無特殊要求，我國南方和北方地區均能正常使用。
（3）.典型配置
|
型號 |
電壓等級 |
典型配置 |
|
XAH-NP-（1）/A |
110kV或220kV或330kV |
保護間隙 |
|
XAH-NP-（1）/B |
110kV或220kV或330kV |
保護間隙+隔離開關 |
|
XAH-NP-（1）/C |
110kV或220kV或330kV |
保護間隙+避雷器 |
|
XAH-NP-（1）/D |
110kV或220kV |
保護間隙+隔離開關+避雷器 |
（4）.電氣示意圖
