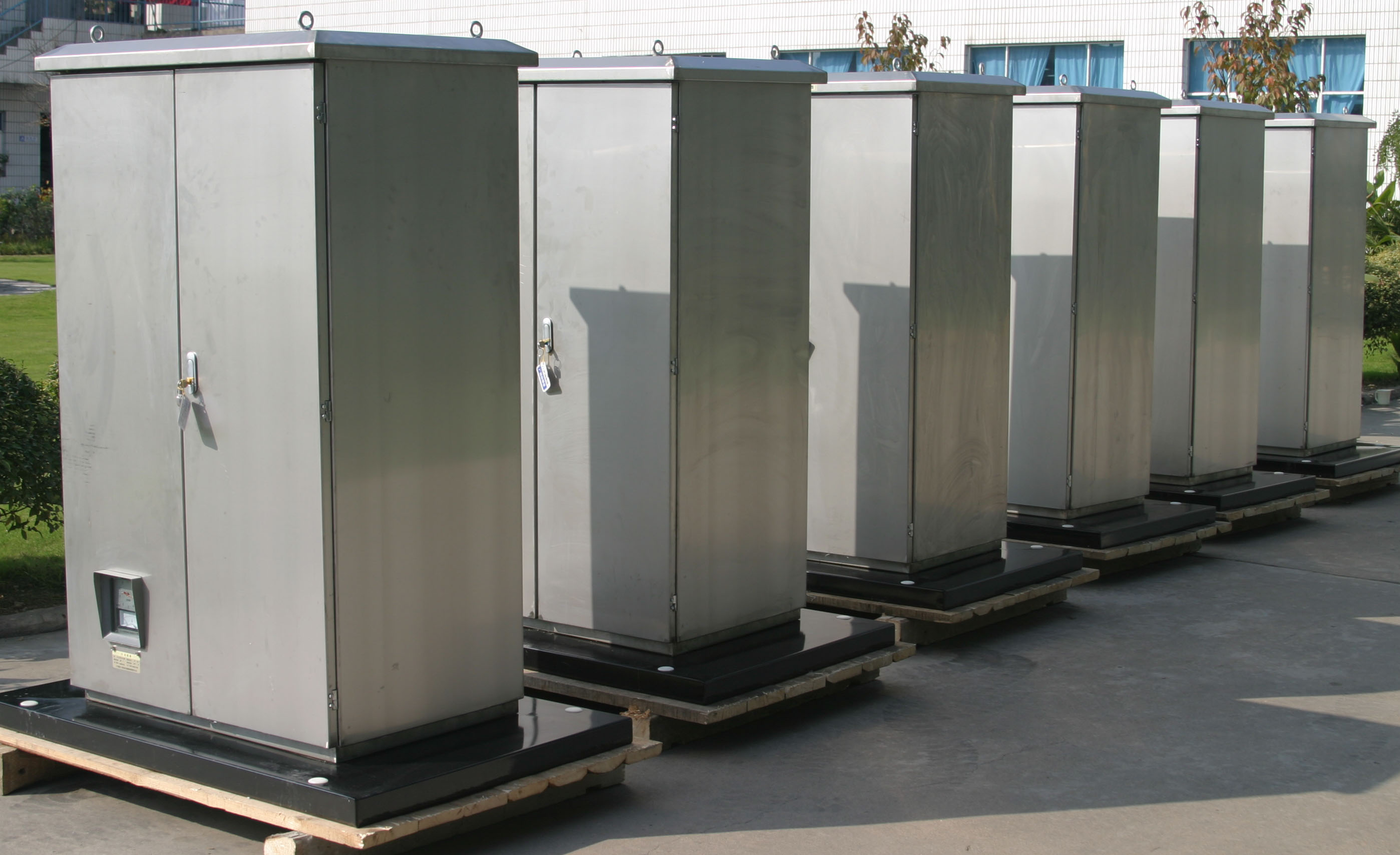

低壓接地電阻柜
低壓接地電阻柜（器）
（1）.產品用途
低壓電阻柜（器）主要用于0.38kV、0.66kV低壓供配電系統中，是變壓器中性點的專用接地電阻柜（器）。
單相接地是低壓配電系統運行中出現機率最大的故障形式，將中性點經電阻接地運行，可以避免低壓電網發生單相接
地事故時不能連續供電和電動機缺相運行燒毀的現象。
（2）.產品特點
電阻柜（器）體材質為冷軋板或不銹鋼。
電阻材質為鎳鉻合金，無感編制技術，導電率高，耐高溫，阻值穩定。
電阻柜（器）可采用落地式或壁掛式結構。
可根據要求增加智能控制部分。控制器采用GE公司32位單片機為核心，工作電源交直流均可，功耗≤2.5W,顯示部分
為液晶中文界面。控制單元可監測中性點不平衡電流、電阻溫度等。單相故障時，可記錄接地電流、接地時間、電阻
溫度、接地動作次數（最多可記錄50次接地故障信息）等，所記錄數據在掉電情況下可保存三年以上，并提供RS485
接口可將實時信息上傳,數據格式：1個起始位、8位數據位、1個停止位為一幀，波特率9600bps，耐壓：信號∕“地”：≤1500V。
借西安高壓電器研究所有限責任公司（國家高壓電器質量監督檢驗中心）檢測設備及試驗流程，確保產品的出廠合格
率達100%。
（3）典型參數
|
系統電壓 kV |
額定電阻 Ω |
故障電流 A |
控制變壓器 |
|
0.4 |
35 |
11 |
1000VA |
|
0.4 |
44 |
9 |
1000VA
|
